МК STM32

... - семейство 32-разрядных МК производства STMicroelectronics
Разделены на серии, основанные на разных ядрах ARM
Pasted image 20250424122210.png
^ Обведённая зелёным - серия, которую мы будем подробно рассматривать
МК внутри одной серии могут различаться охуеть да?

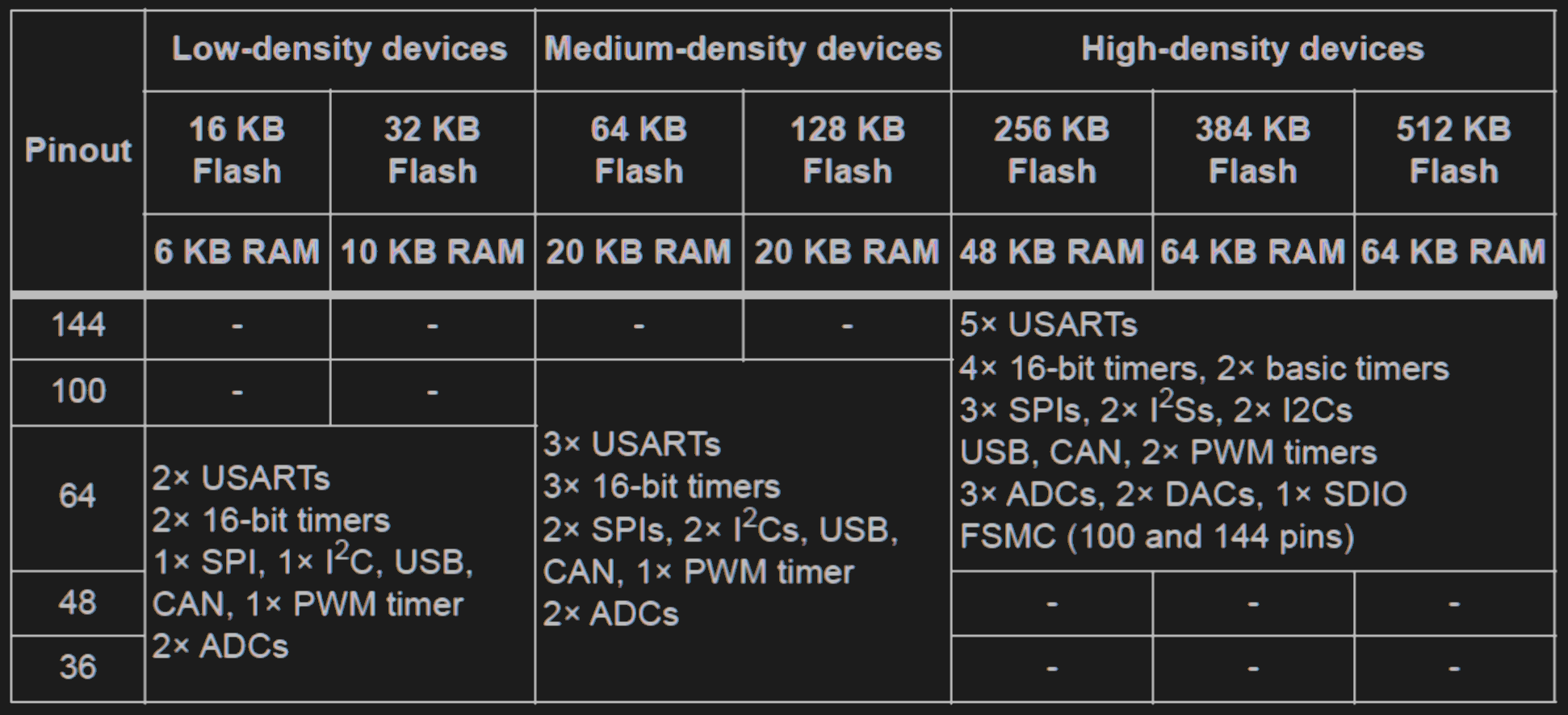

Различия внутри серии STM32F103xx:
Pasted image 20250424122438.png

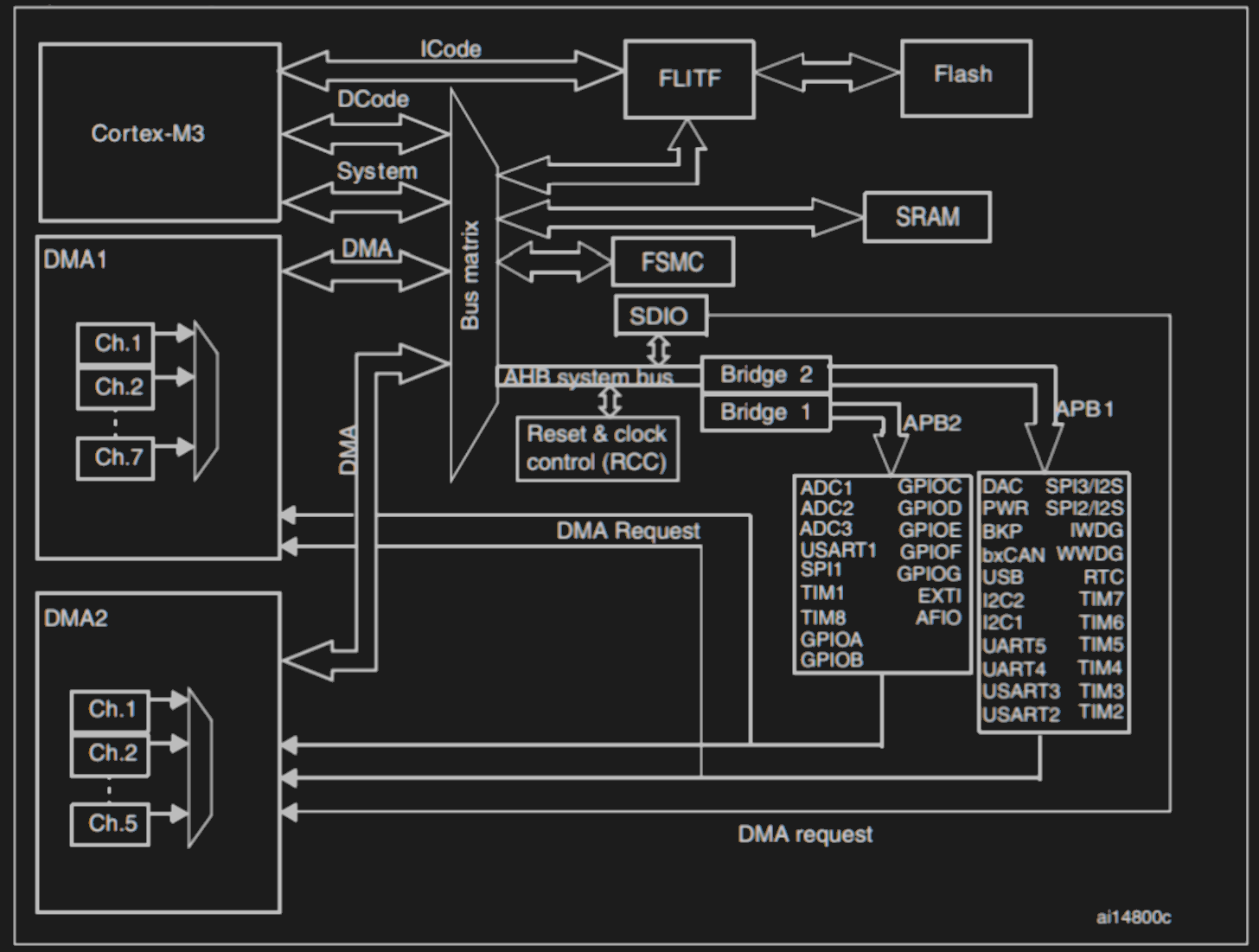

Архитектура STM32F103xx

Pasted image 20250424122726.png
DMA - Direct Memory Access - доступ к памяти минуя проц
AHB - Advanced High-performance Bus
APB - Advanced Peripheral Bus
FLITF - FLash memory InTerFace // Боже блять какое убогое сокращение
FSMC - Flexible Static Memory Controller
Основной прикол Advanced Bus - они быстрее

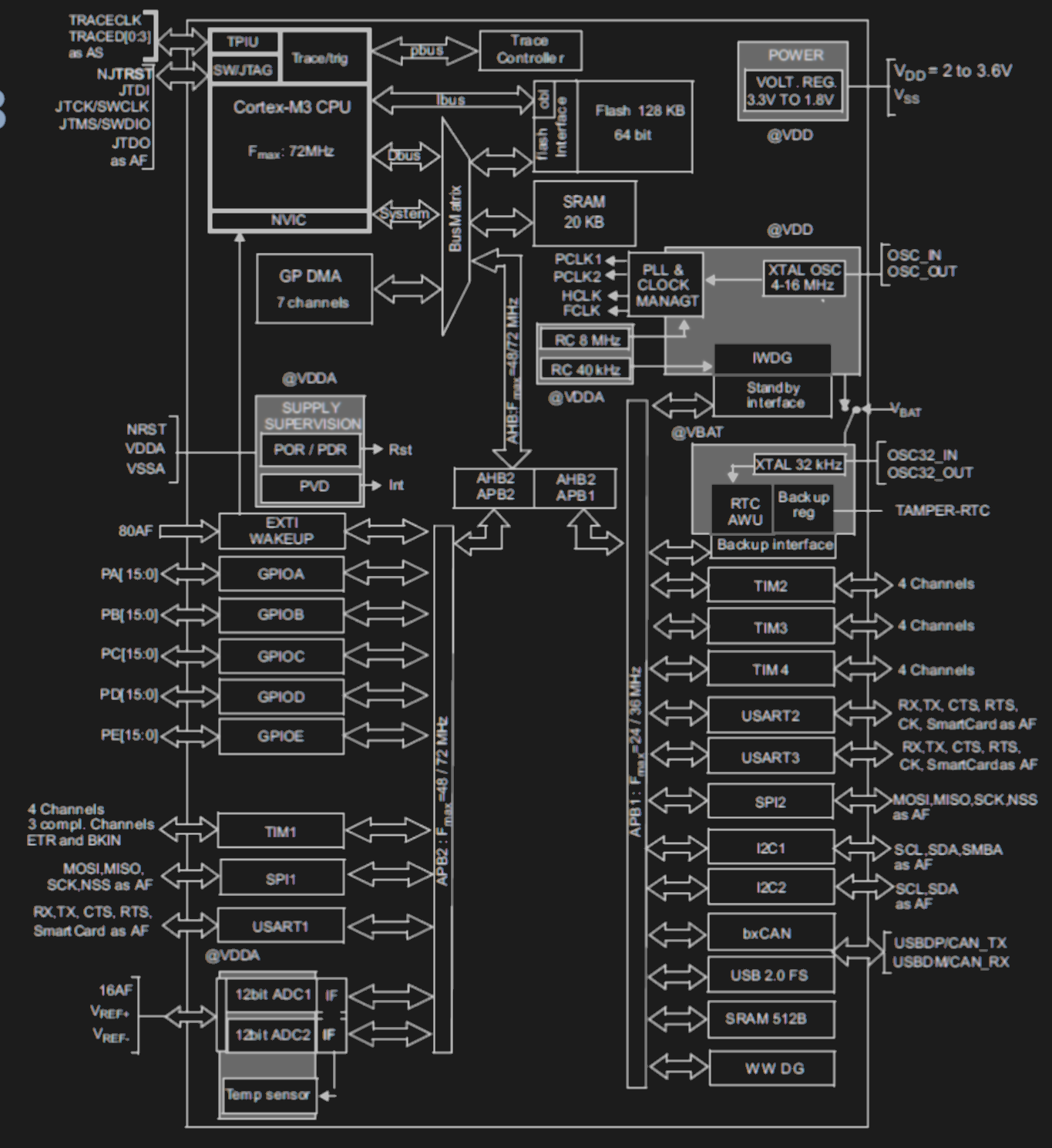

Архитектура STM32F103x8

Pasted image 20250424124243.png

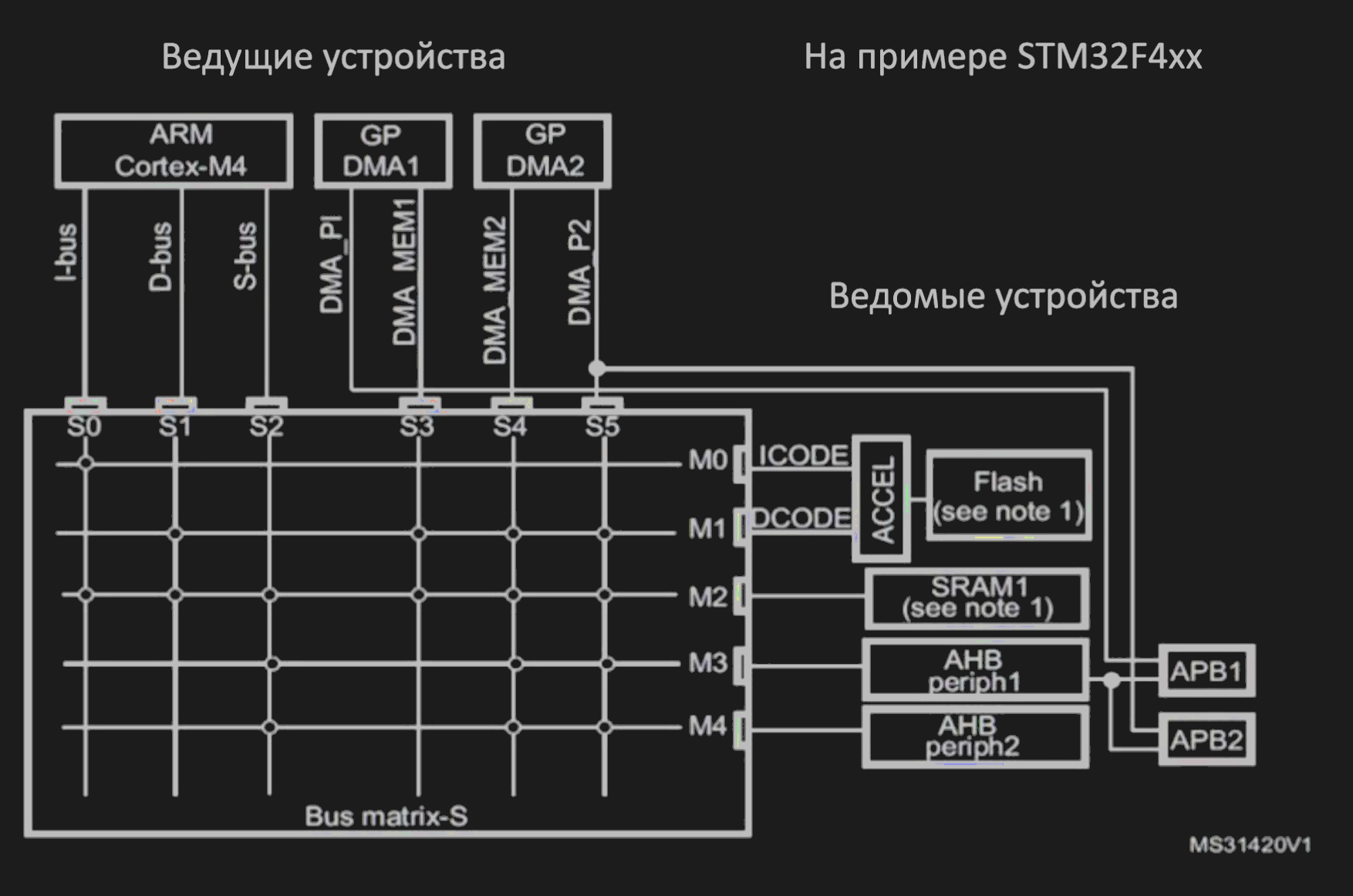

Устройство матрицы шин на примере STM32F4xx

Pasted image 20250424124352.png

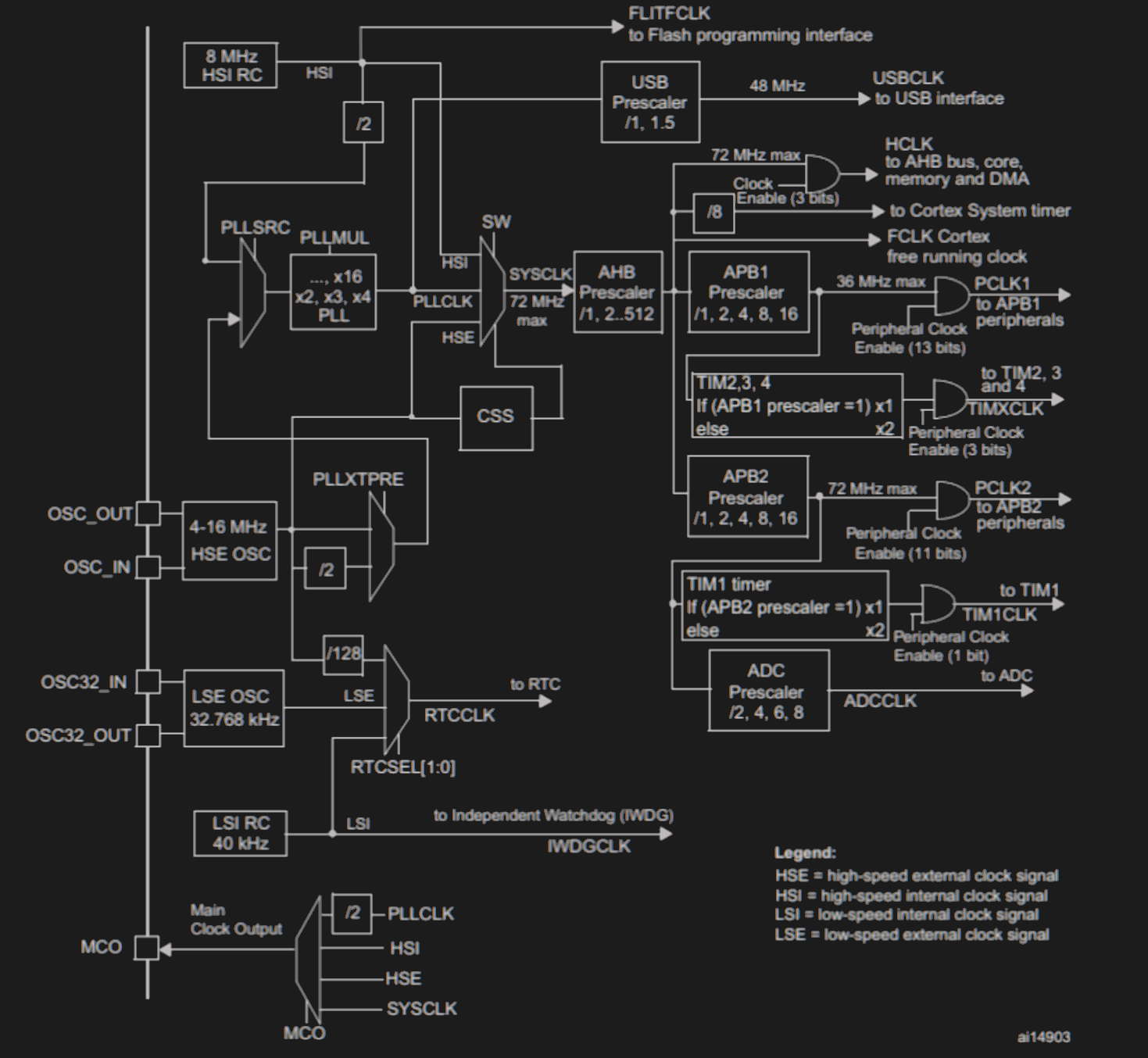

Схема тактирования STM32F103xx

Pasted image 20250424125218.png

Конфиг загрузки

Возможные области загрузки:

Flash память - обычный
Системная память - содержит загрузчик, через который можно запрограммировать Flash память посредством интерфейса по типу UART
Оперативка - например при дебаге

Выбор области загрузки через выводы МК:
Pasted image 20250424130351.png

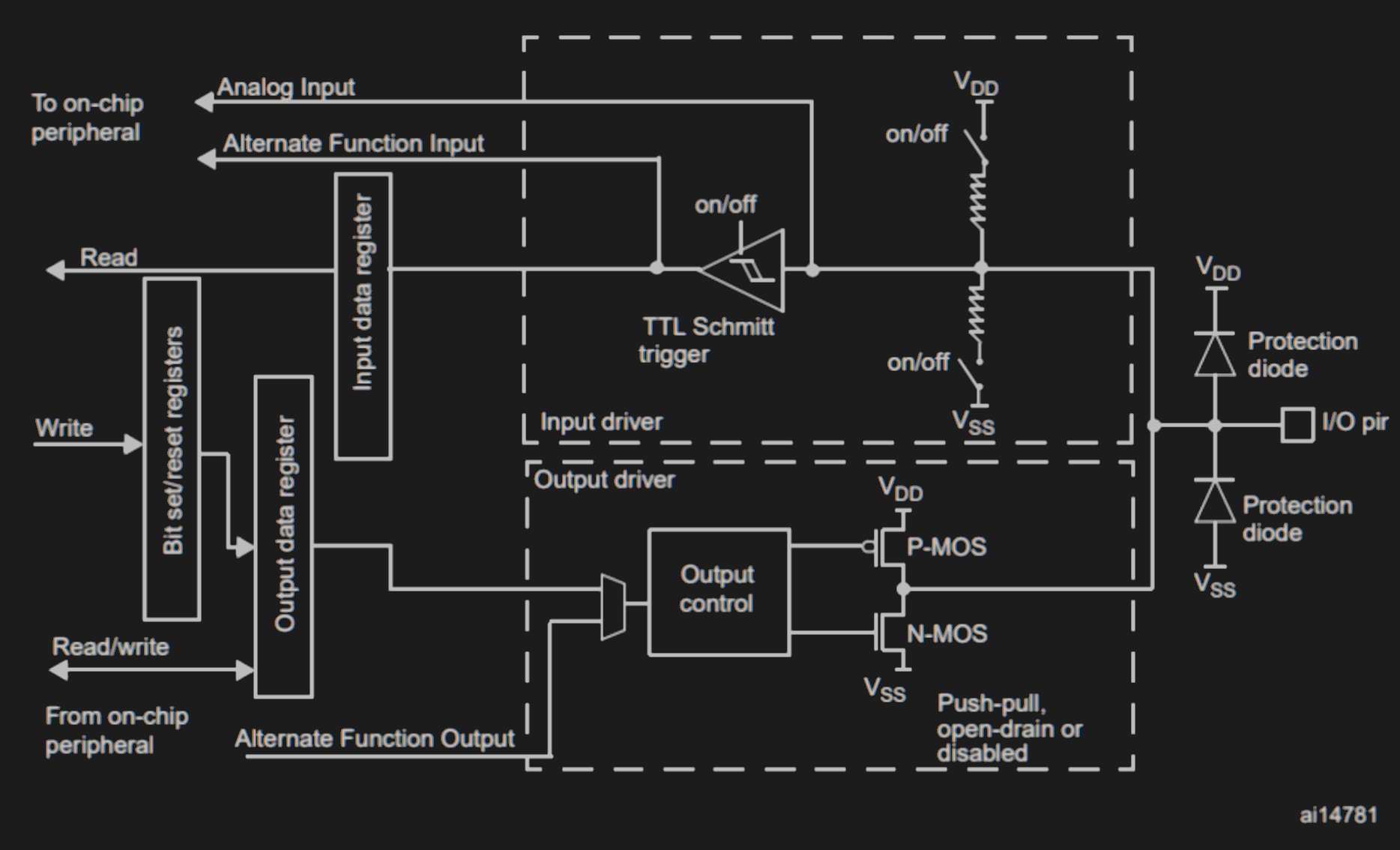

Порты в/в

Базвовая структура GPIO - General Purpose I/O
Pasted image 20250424130512.png

Средства разработки для STM32

Драйверы:

CMSIS - Common Microcontroller Software Interface Standard - программный интерфейс для МК на базе ARM Cortex, выпущен самими ARM. Даёт доступ ко всему через регистры
HAL - Hardware Abstraction Layer - выпущен STM, высокоуровневый программный интерфейс, абстрагирующий от внутренней организации МК. Проще разрабатывать и портировать, менее эффективно, код объёмнее
LL - Low-Layer drivers - выпущены STM, низкоуровневый интерфейс некоторых устройств, позволяющий писать более оптимизированный код под специфичные задачи

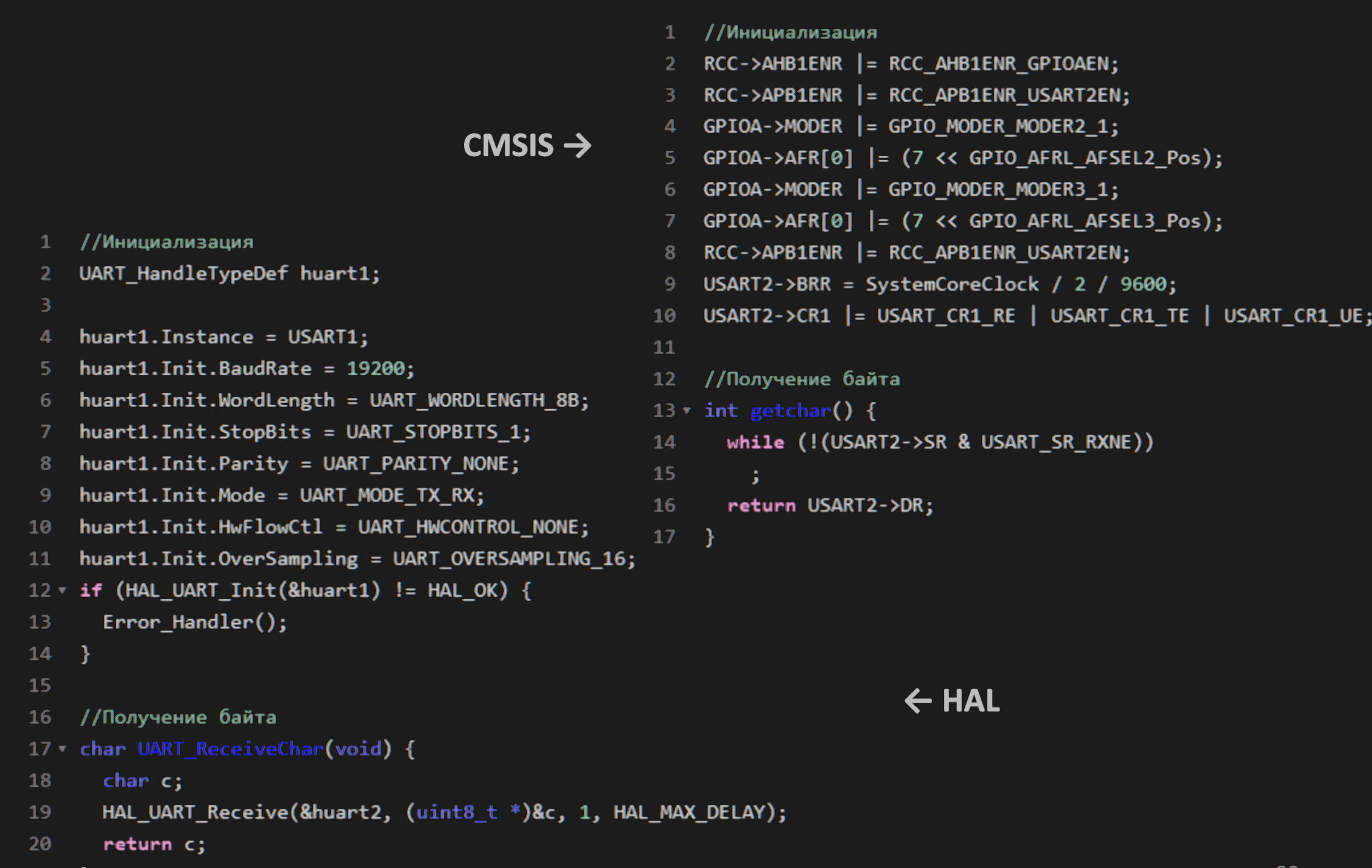

Сравнение исходного кода для UART:
Pasted image 20250424131557.png
